General
| Fuerza de tracción máxima (kg/lbs): |
20.000 kg (44082 Ibs) |
| Longitud máxima de cuerda (m/ft): |
77.4 m (254 ft) |
| Longitud máxima de cuerda (EN) (m/ft): |
60.8 m (199 ft) |
| Diámetro máximo de la cuerda (mm/in): |
22 mm (7/8”) 1960 Mpa Compact |
| Motor hidráulico (cc/in³): |
200 cc (12 in³) |
| Caudal máximo de la bomba (L/min-g/min): |
75 L/min (19.8 g/min) |
| Relación de transmisión: |
46:1 |
| Aceite recomendado: |
85 W 140 – 1,5 L |
| Presión máxima de funcionamiento (bar/psi): |
200 bar (2900 psi) |
| Peso del cabrestante (kg/lbs): |
345 kg (760.4 lbs) |
| Rodillo de presión (kg/lbs): |
8 kg (17,6 lbs) |
HMW 20.0 PHT – EN Palo del embrague manual
HMW 20.0 PHT – EN/P Palo del embrague neumático
Rasgos técnicos
Rasgos de Cabrestante
| Cantidad de capas del cable bobinado |
Capacidad de tracción
kg/lbs |
Velocidad de la línea
m/min-ft/min |
Longitud de la línea
m/ft |
| 1 |
20000/44082 |
5/16 |
9.4/30.8 |
| 2 |
17040/37557 |
6/20 |
19.6/64.3 |
| 3 |
14843/32714 |
7/23 |
32/105 |
| 4 |
13147/28978 |
8/26 |
45.2/148 |
| 5 EN |
11800/26007 |
9/30 |
60.8/199 |
| 6 |
10702/23589 |
10/33 |
77.4/254 |
Capacidad de tracción kg/lb Velocidad de la línea m/min-ft/min Longitud de la línea m/ft
Documentos técnicos
- Cuerpo de acero fundido, extra reforzado mediante tratamiento térmico y diseño industrial
- Diseño ligero y resistente
- Sistema de frenos hidráulicos con efecto negativo que aguanta el 100% de la carga.
- Rodillo delantero y rodillo de presión estándar.
- Fácil montaje, alta capacidad de cable e hidromotor de alto par.
- Sistema de engranajes planetarios de dos etapas.
- Normas de EN-14492-1: 2006 Power Driven Winches.
- CE Directivo Maquinaria 2006/42/EC

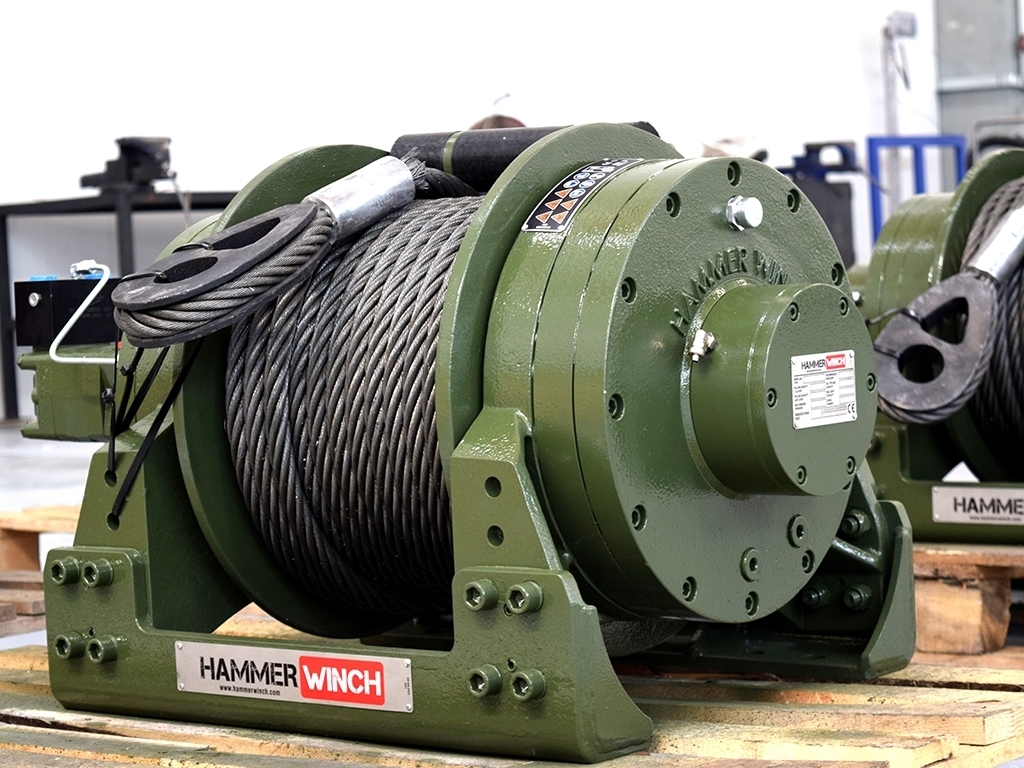

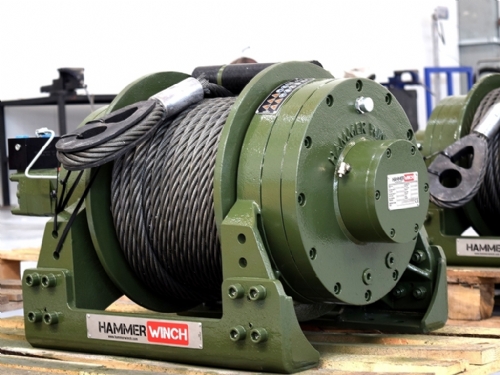

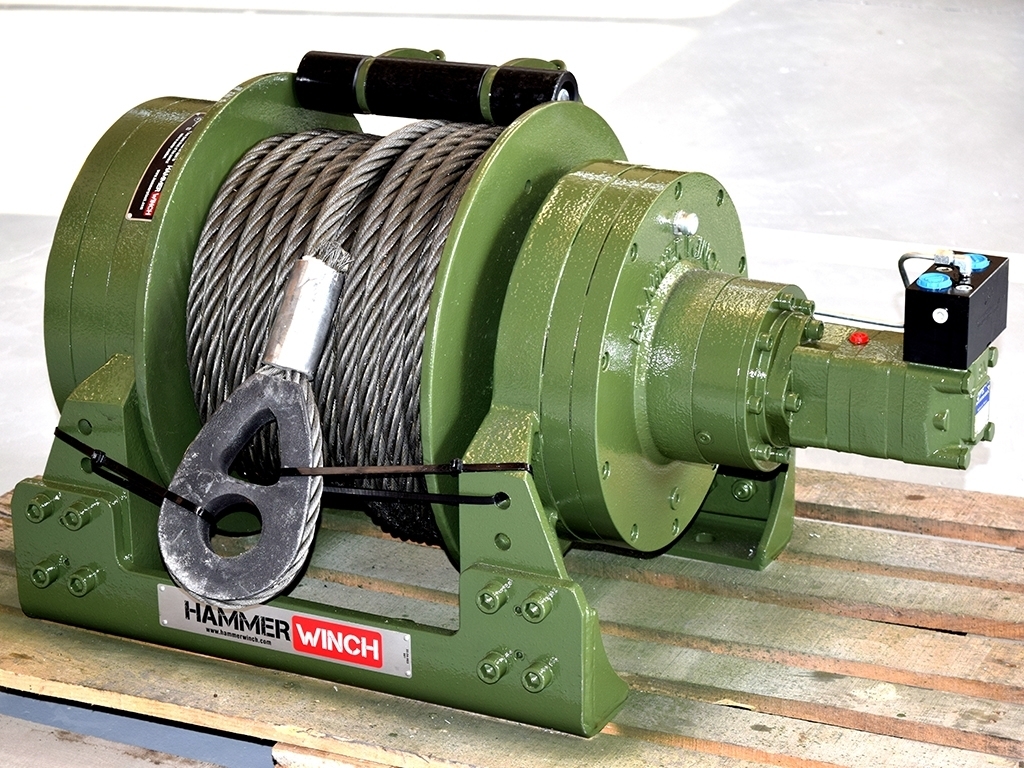

Hammer Winch HMW 20.0 PHT EN. Se puede acceder a la información sobre los cabrestante por abajo.
HMW 20.0 PHT – EN Winch
HMW 20.0 PHT – EN Winch Technical Drawing
